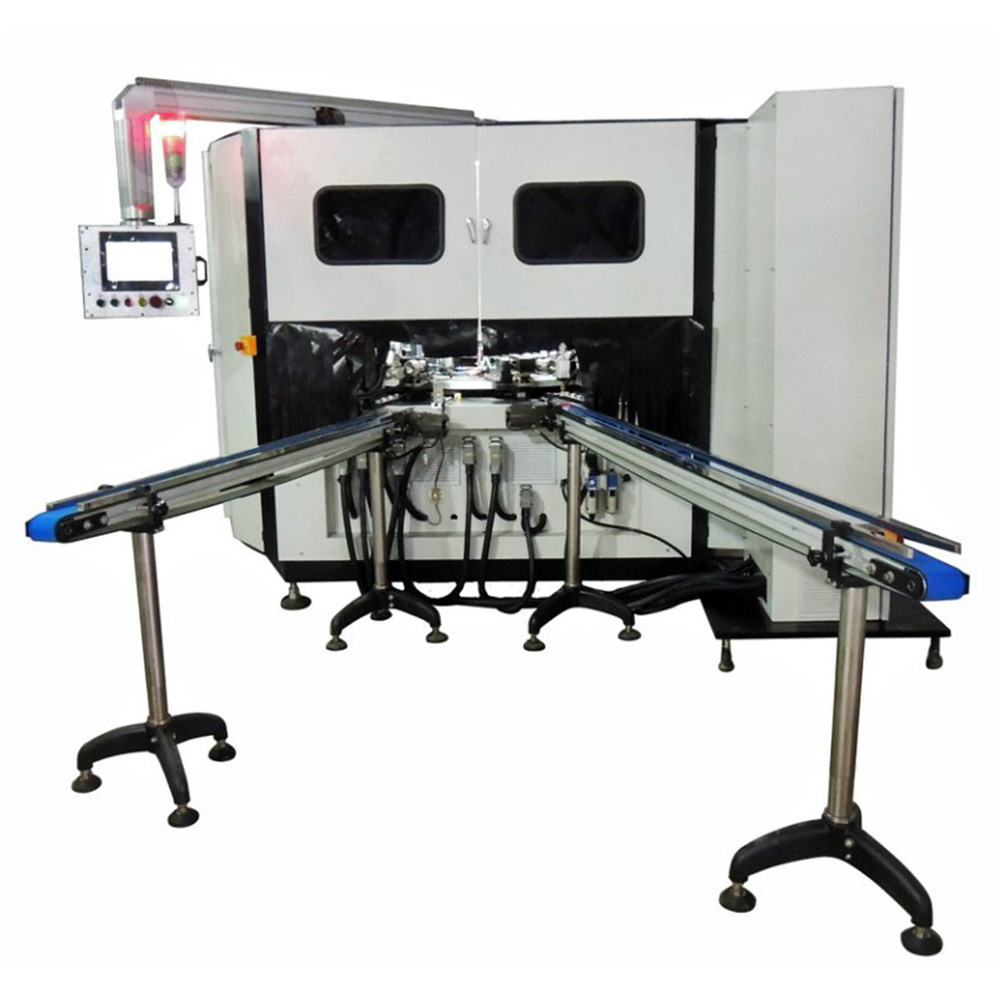

SS3M – Máquina de Serigrafía automática full servo
Máquina de serigrafía automática full servo especialmente indicada para envases cilíndricos: tarros, botellas, tubos flexibles, fundas, etc., con o sin punto de registro.
Datos clave
- Velocidad
- 40-50 piezas/minuto
- Ø impresión
- 90 mm
- Carrera
- 290 mm
- Modelo
- SS3M
Precio
Bajo presupuesto
- Carga manual de tarros mediante cinta transportadora. Los tarros se colocan boca abajo para evitar arañazos o rayaduras.
- Carga automática en mandriles o útiles mediante servo robot. Los envases se recogen, se giran 90º y se colocan en los mandriles.
- Los sistemas de carga para tarros y botellas son distintos, por lo que deben utilizarse máquinas diferentes.
- Pre-registro automático si existe muesca de registro en la pieza.
- Tratamiento de flameado automático.
- Impresión a tres colores en un único proceso.
- Sistema de secado por LED UV de alta eficiencia después de cada impresión. Opcionalmente puede instalarse un sistema de secado UV por electrodo de fabricación europea.
- Todos los procesos de la máquina están accionados por servomotores, para una mayor precisión de impresión. Todos los servomotores son Ethercat.
- Movimiento lateral de los marcos de las pantallas accionado por servomotor. Mandriles dotados de servomotores para rotación, lo que hace innecesario el uso de engranajes y facilita y reduce el tiempo de cambio entre productos.
- Mandriles dotados de sistema de aspiración por vacío.
- Útiles de tipo pinza para botellas.
- Indexador Sandex de origen japonés, de máxima precisión, con 12 útiles o mandriles.
- Descarga automática de piezas. Los tarros se recogen de los mandriles, se giran 90º y se depositan en una cinta transportadora boca abajo, para evitar que se rayen. Los útiles de pinza de las botellas se abren y dejan caer las piezas en la cinta de descarga.
- Cierres de seguridad y carcasa de la máquina según normativa CE.
- PLC de control y pantalla táctil con conexión WiFi para control remoto y mantenimiento.
Especificaciones técnicas
SS3M
| Modelo | SS3M |
|---|---|
| Velocidad de impresión | 40-50 piezas/minuto |
| Diámetro máximo de impresión | 90 mm |
| Carrera máxima de impresión | 290 mm |
| Altura máxima de impresión | 150 mm |
| Potencia UV | LED: 750 w por lámpara. Electrodo: 5 Kw |
| Dimensiones de la máquina | Diámetro 2,5 m. Altura 2 m |
| Peso de la máquina | 4.000 Kgs |
Sobre SS3M – Máquina de Serigrafía automática full servo
¿Qué envases imprime la máquina de serigrafía SS3M?
La SS3M está especialmente indicada para envases cilíndricos (tarros, botellas, tubos flexibles, fundas, etc.), con o sin punto de registro, y los imprime a tres colores en un único proceso.
¿Una misma SS3M sirve para tarros y para botellas?
No. En la SS3M los sistemas de carga para tarros y para botellas son distintos, por lo que deben utilizarse máquinas diferentes. Para botellas, la SS3M usa útiles de tipo pinza; para tarros, mandriles con aspiración por vacío.
¿Cómo evita la SS3M que se rayen los tarros?
Los tarros entran boca abajo por la cinta transportadora, el servo robot los gira 90º para colocarlos en los mandriles y, a la salida, se vuelven a girar 90º y se depositan boca abajo en la cinta, para evitar arañazos o rayaduras.
¿Qué sistema de secado lleva la SS3M?
La SS3M seca por LED UV de alta eficiencia después de cada impresión. Opcionalmente puede instalarse un sistema de secado UV por electrodo de fabricación europea.
¿Cuántos útiles tiene la SS3M y cómo se controla?
La SS3M monta un indexador Sandex de origen japonés con 12 útiles o mandriles, todos con rotación por servomotor, y se controla con PLC y pantalla táctil con conexión WiFi para control remoto y mantenimiento.
